SiC MOSFET

碳化硅 MOSFET 具有導通電阻低,開關損耗小的特點,可降低器件損耗,提升系統效率,更適合應用于高頻電路。在新能源汽車...

立即咨詢15358194655
產品詳情

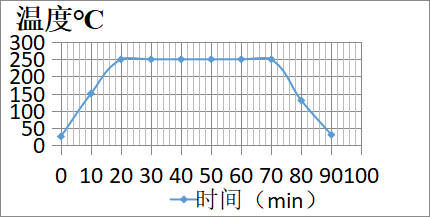

碳化硅 MOSFET 具有導通電阻低,開關損耗小的特點,可降低器件損耗,提升系統效率,更適合應用于高頻電路。在新能源汽車電機控制器、車載電源、太陽能逆變器、充電樁、UPS、PFC 電源等領域有廣泛應用。而燒結銀由于其超高的導電、導熱性能,低溫?zé)o壓燒結、高溫服役,連接強度高、抗疲勞性能好,成分不含膠、無有機殘留物等高性價比特性在封裝SiC MOSFET中的應用保證SiC芯片可靠性、充分發揮性能的關鍵。燒結  曲線如下:

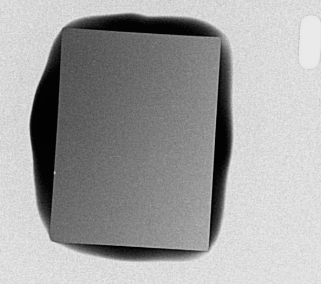

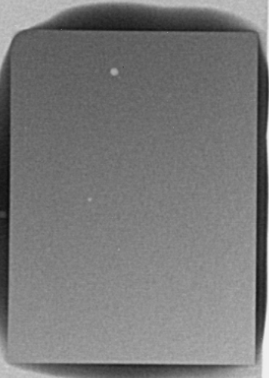

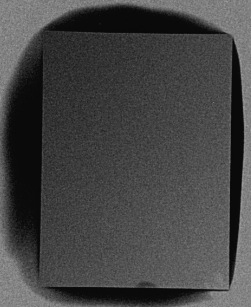

燒結前X-ray檢查

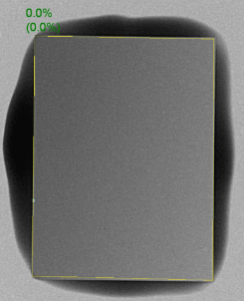

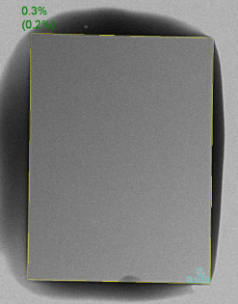

  燒結后孔洞率≤1%


  剪切強度

樣品序號樣品1樣品2樣品3樣品4
剪切強度72.3MPa81.9MPa75.6MPa

80.1MPa
